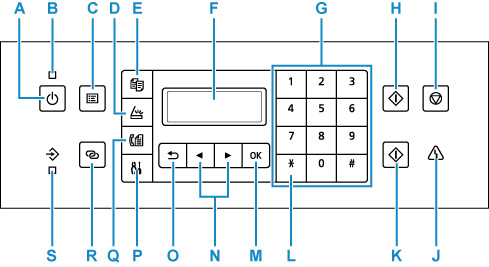

Panneau de contrôle

A: Bouton MARCHE (ON)

Permet d'activer ou de désactiver l'alimentation de la machine. Avant d'activer l'alimentation, assurez-vous que le capot du scanner est fermé.

• Mise sous tension/hors tension de l'imprimante

B: Voyant MARCHE (ON)

S'allume après avoir clignoté lors de la mise sous tension.

C: Bouton MENU

Affiche l'écran Menu Copie, Menu Numériser ou Menu télécopie.

D: Bouton NUMÉRISER (SCAN)

Permet d'activer le mode numérisation de l'imprimante.

E: Bouton COPIE (COPY)

Permet d'activer le mode copie de l'imprimante.

F: LCD (affichage à cristaux liquides)

Affiche des messages, des éléments de menu et l'état de fonctionnement de la machine.

G: Touches numériques

Permettent de saisir des valeurs numériques (ex : un nombre de copies, des numéros de fax ou de téléphone, ainsi que des caractères).

H: Bouton Noir (Black)

Permet de lancer une copie, une numérisation, une télécopie ou autre en noir et blanc.

I: bouton Arrêt (Stop)

Permet d'annuler une tâche d'impression, de copie, de numérisation ou d'émission/de réception de fax en cours.

J: Témoin Alarme (Alarm)

S'allume ou clignote lorsqu'une erreur se produit.

K: Bouton Couleur (Color)

Permet de lancer une copie, une numérisation, une télécopie en couleur, etc.

L: Bouton Tonalité (Tone)

Permet de passer temporairement à la numérotation par tonalité si votre imprimante est connectée à une ligne à impulsion rotative.

M: Bouton OK

Finalise la sélection d'un élément de menu ou d'un paramètre. Ce bouton permet également de résoudre une erreur ou d'éjecter des documents dans le CAD (chargeur automatique de documents).

N: Boutons et

Utilisé pour sélectionner un élément de paramètre. Ces boutons sont également utilisés pour entrer des caractères.

• Sélection d'un menu ou d'une option

O: Bouton Précédent (Back)

Permet de revenir à l'écran précédent sur l'afficheur LCD.

P: Bouton Configuration (Setup)

Affiche l'écran Menu Configuration. Ce menu vous permet d'effectuer l'entretien de l'imprimante et de modifier ses paramètres. Permet également pour sélectionner le mode de saisie.

Q: Bouton TÉLÉCOPIE (FAX)

Permet d'activer le mode fax de l'imprimante.

R: Bouton Connexion sans fil (Wireless connect)

Pour définir des informations de routeur sans fil dans l'imprimante directement depuis un smartphone ou de tout autre périphérique (sans devoir effectuer de procédure sur le routeur), maintenez ce bouton enfoncé.

S: Témoin Mémoire de télécopie (FAX Memory)

S'allume si la mémoire de l'imprimante contient des documents reçus ou non envoyés.
